包裝展開圖的正反貼圖

作業

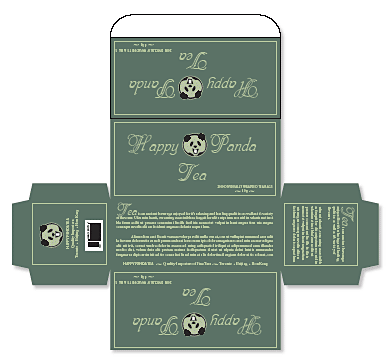

1. 請下載下列網址的圖檔之一，
   http://www.robinetdesign.com/images/package.gif
   http://www.graphics.com/sections/graphicdesign/rotovision/pckagingtemplates/13.gif
   http://designmodo.com/wp-content/uploads/2012/06/813.jpg
2. 在3ds max 上視圖中，以Viewport Background置入上述的圖檔為背景。
3. 以shapes工具畫出展開圖，程序可如下：
   選定某一線條，將它轉換成Spline；
   滑鼠右鍵點按該Spline，選用Attach，將其他線段併入；
   從Modifier List內選用Trim修改器，修剪掉不要的線段；
   進入Vertex(節點)模式；
   框選各分離的節點，做Weld處理，成封完全閉狀；
4. 利用Extrude修改器，擠出紙張厚度；
5. 該上述物件轉換成EditablePoly；
6. 利用Uvw及Unwrap uvw功能做正反面貼圖，請參考
   http://3dntit.blogspot.tw/search/label/Unwrap
   http://pkntit.blogspot.tw/2009/11/blog-post.html#more
7. 存成Archive格式。
8. 按F9檢測成果，滿意後存檔為jpg格式。

繳期

• 5月7日上午10:00上傳到智慧大師

神奇的三角板

http://www.wired.com/design/2013/04/woodskin/

期中作業

目標
以Shapes製作一市面上現有的紙盒展開圖，並貼上材質。
參考網站http://pkntit.blogspot.tw/2009/11/blog-post.html

評分標準
將原紙盒圖案貼好者95分
只用3dsmax內定材質者75分
盒子的造形之複雜度，酌予加分5~10分

繳期
4月23日課堂交

作品格式
3ds原始檔及彩繪jpg
